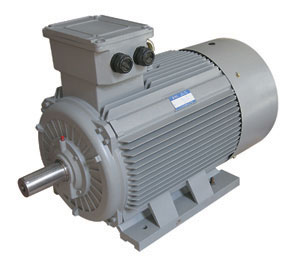

YGM2系列6KV紧凑型高压异步电动机

发布时间：2020-10-25
浏览次数：685
产品类型：西玛高压大中型电机
信息来源：西安西玛卓亚电机设备有限公司
在线订购

一、概述：

YGM2系列6kV高压三相异步电动机(中心高355-560)为紧凑型封闭式笼型转子三相异步机。该电动机是按照JB／T10444-2004技术条件生产的，其防护等级为IP54，冷却方式为IC411。

该电动机具有体积小，结构紧凑、高效、节能、噪音低、振动小，重量轻、性能可靠、安装维修方便等优点。

本系列电动机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其他设备，并可供煤矿，机械工业、发电厂及各种工矿企业作原动机之用。

本系列电动机结构及安装形式为IMB3。定额是以连续工作制(s1)为基础的连续定额，频率为50Hz，额定电压为6kV，其它电压等级或特殊要求，在订货时可与用户共同商订。

二、订货须知(用户订货时须注明如下要求)：

电机型号：YGM2-3551-4 安装方式IMB3

额定功率：185kW 防护等级1P54

额定电压：6000V 冷却方式1C411

额定频率：50Hz 绝缘等级F级

同步转速：1500r／min 环境条件：海拔1000m

频率偏差：±1% 电压偏差±5%

环境温度：-15℃~40℃(滑动轴承最低温度为O~C)

注：电机采用联轴器传动，若用户需要用皮带轮传动应与制造商协商。

型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	重量	加油周期
型号	kW	A	r/min	%	cosΦ	额定转矩	额定转矩	额定电流	kg	h
YGM2-3551-2	185	22.6	2975	93.9	0.84	2.0	0.7	7	1750	500
YGM2-3552-2	200	24.4		94.0					1800
YGM2-3553-2	220	26.7		94.2					1980
YGM2-3554-2	250	30.3		94.4					2060
YGM2-3555-2	280	33.1		94.6	0.86				2150
YGM2-4001-2	315	37.2		94.8					2650
YGM2-4002-2	355	41.8		94.9					2780
YGM2-4003-2	400	47.1		95.1					2890
YGM2-4004-2	450	52.9		95.2					3070
YGM2-4501-2	500	58.0	2980	95.3	0.87				3300
YGM2-4502-2	560	64.9		95.4					2550
YGM2-4503-2	630	73.0		95.5					3680
YGM2-4504-2	710	82.0		95.7					3850
YGM2-5001-2	800	91.5		95.6	0.88				4100
YGM2-5002-2	900	102.8		95.7					4250
YGM2-5003-2	1000	114.0		95.9					4400
YGM2-5004-2	1120	127.6		96.0					4600
YGM2-5601-2	1250	140.6		96.1	0.89				5090
YGM2-5602-2	1400	157.2		96.3					5550
YGM2-5603-2	1600	179.3		96.5					6150
YGM2-3551-4	185	22.6	1480	93.7	0.84	2.0	0.8	6.5	1710	2000
YGM2-3552-4	200	24.4		93.9					1800
YGM2-3553-4	220	26.8		94.1					1920
YGM2-3554-4	250	30.4		94.3					2000
YGM2-3555-4	280	33.9		94.5					2110
YGM2-4001-4	315	37.7		94.6	0.85				2620
YGM2-4002-4	355	42.4		94.8					2740
YGM2-4003-4	400	47.7		95.0					2860
YGM2-4004-4	450	53.5		95.2					2990
YGM2-4501-4	500	58.7		95.3	0.86				3460
YGM2-4502-4	560	65.7		95.4					3570
YGM2-4503-4	630	73.8		95.5					3690
YGM2-4504-4	710	83.1		95.6					3780
YGM2-5001-4	800	93.6	1480	95.7	0.86	2.0	0.8	6.0	4360	2000
YGM2-5002-4	900	105.1		95.8					4580
YGM2-5003-4	1000	116.7		95.9					4700
YGM2-5004-4	1120	130.5	1485	96.0					4890
YGM2-5601-4	1250	143.9		96.1	0.87				5510
YGM2-5602-4	1400	161.0		96.2					5680
YGM2-5603-4	1600	183.6		96.4					5930	3000
YGM2-3553-6	160	20.6	990	93.4	0.80				1980
YGM2-3554-6	185	23.8		93.5					2100
YGM2-3555-6	200	25.7		93.6					2240
YGM2-4001-6	220	27.5		93.8	0.82				2750
YGM2-4002-6	250	31.2		93.9					2840
YGM2-4003-6	280	34.9		94.1					2960
YGM2-4004-6	315	39.2		94.3					3160
YGM2-4501-6	355	43.5		94.5	0.83				3420
YGM2-4502-6	400	49.0		94.6					3510
YGM2-4503-6	450	55.1		94.7					3630
YGM2-4504-6	500	61.1		94.9					3720
YGM2-5001-6	560	68.3		95.1					4270
